Xperia ZのDIY無線充電化 [Xperia_Report]

そういえば。。。

こんなパーツがあったことを思い出し、Xperia Zに貼り付けてみた。Xperia Zの充電端子に繋げばOKなはず。。。

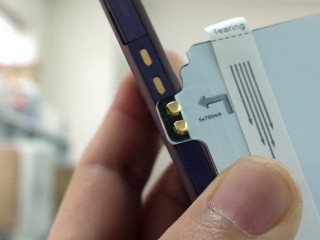

向きはOKなのですが、どう考えても端子の大きさ&形状が合いませんね。

で、思い切って取っちゃいます。地道に削ってもOKですが、昼休みDIY工作なので、Xperia Z側に導電性のある詰め物を適当に入れておきます。

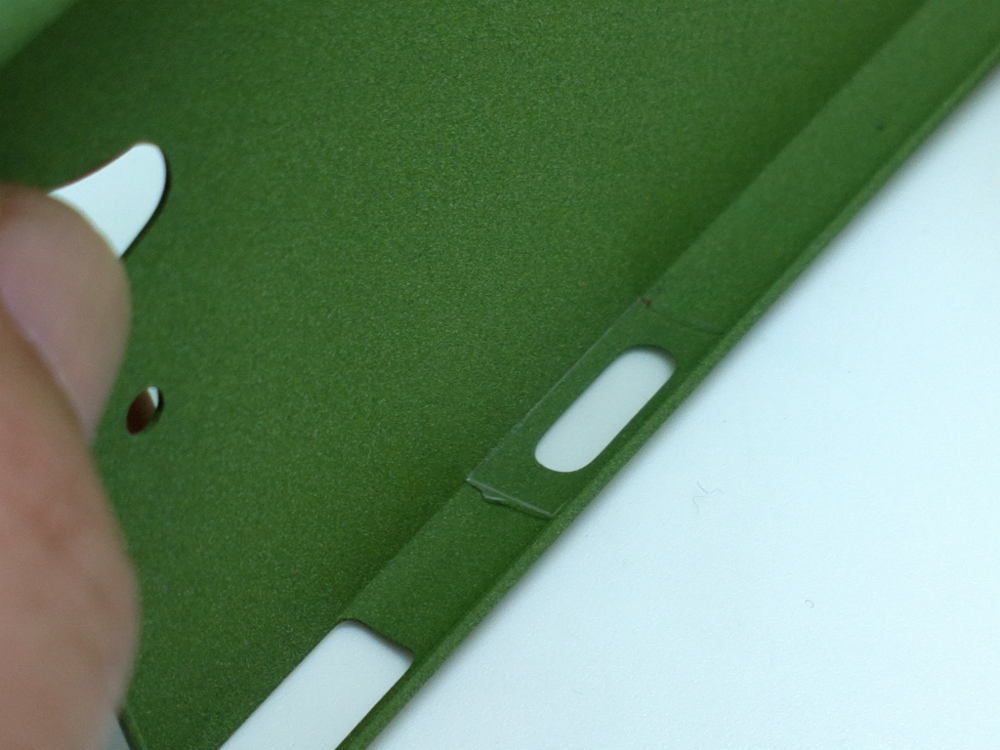

TPUじゃなく、もう少ししっかりしたケースの充電ポートにこれもちょっと厚めのPET素材などでフタをします。ブログ用にわざわざ透明な素材を探してきました。これで、接点を無理やり押えるという素人DIYです。

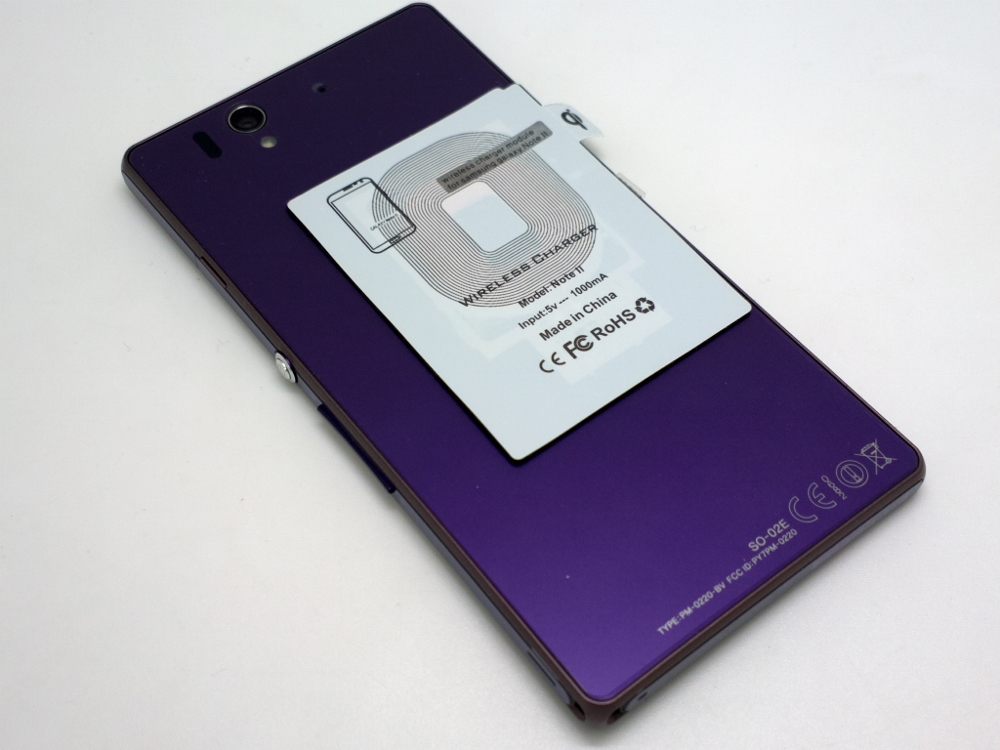

ちゃーんと位置合わせをしてXperia Z側に貼り付けます。

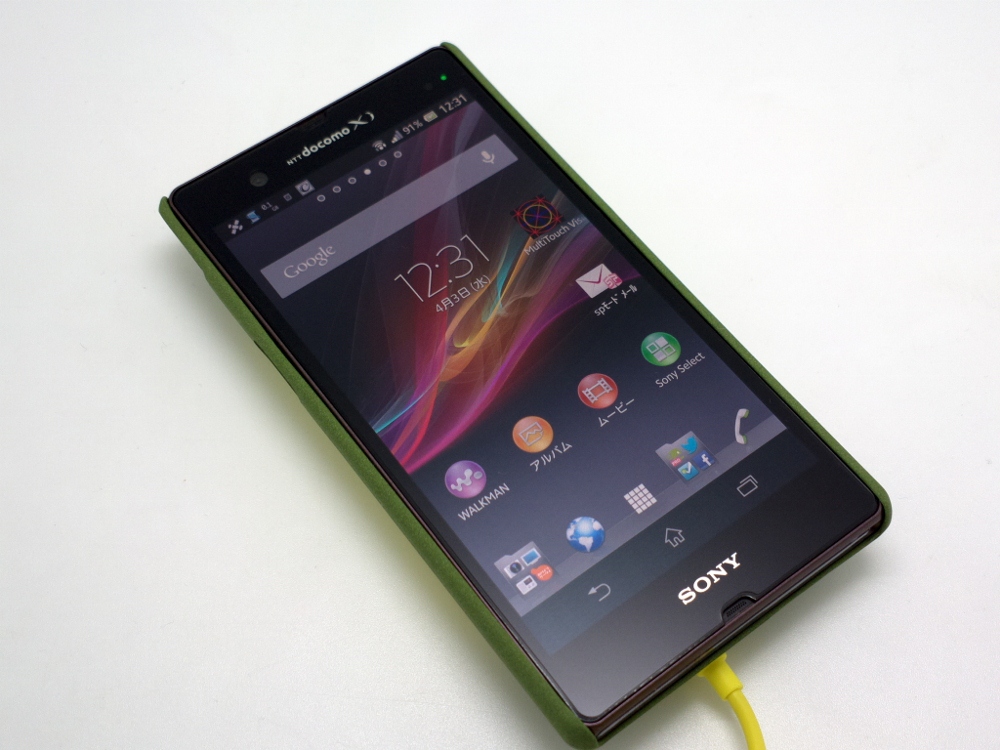

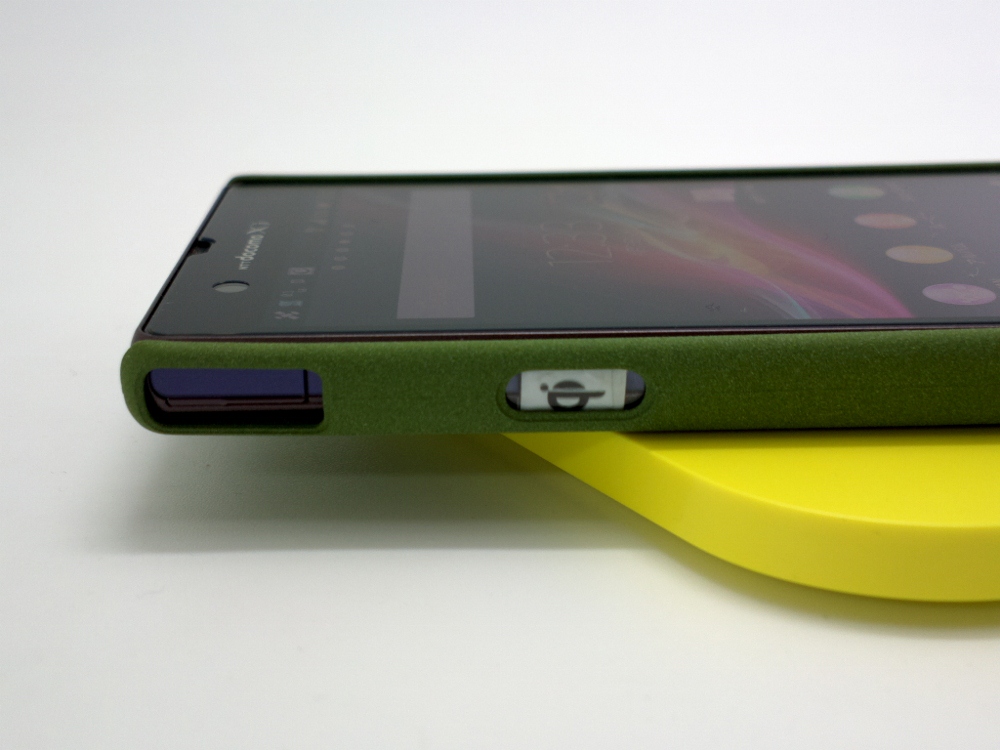

ケースをかぶせて完了です。充電もOKですよ。

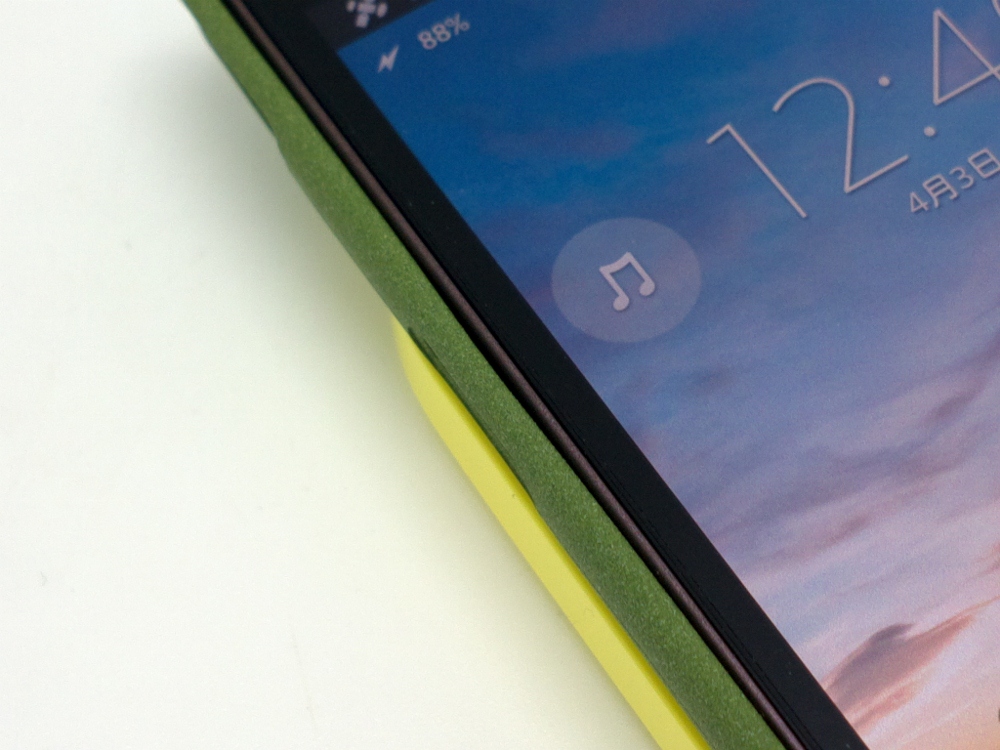

ケースが微妙に膨らんでいるのがわかりますね。完全には装着できていません。Qiのモジュールをちょっと変更すれば、もう少し収まりが良くなりそうです。

ケースつけるとクレードルが使えない! フタがムカつく! って方にはストレスフリーな置くだけ充電はベストですよね。


2013.04.3 DIY, Qi関連, Xperia Z


RSS 2.0フィードでこのエントリーの更新情報を取得することができます。
コメントもPingも停止しています。

16 Responses to “Xperia ZのDIY無線充電化 [Xperia_Report]”

  1. hiraper |

    <追記>

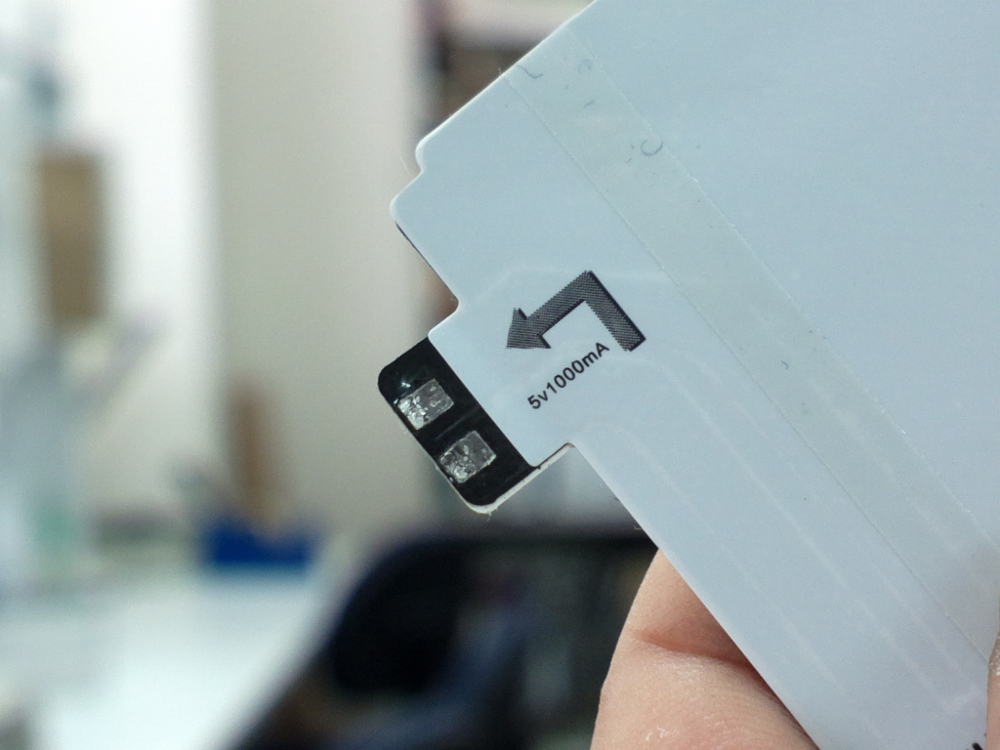

    半田で盛り上げて、カッターナイフで細く仕上げてみました。

  2. やまちゃん |

    はじめまして。
    先日、上記のXPERIA Zの無線充電化をみて、
    GALAXY noteⅡ用のQiモジュールを購入しました。
    本体との接点をハンダで加工したのですが、充電できません。
    充電器は、パナのものとAQUOSphone用のものを使いました。
    パナのはQiモジュールのみでも反応しましたが、AQUOSphone用の充電器は本体とセットしていないと反応しなかったため、Qiモジュールと本体は接触してると考えています。
    何か、充電できない理由やアドバイスが有ればコメントもらえませんか?

  3. やまちゃん |

    はじめまして。
    先日、上記のXPERIA Zの無線充電化をみて、
    GALAXY noteⅡ用のQiモジュールを購入しました。
    本体との接点をハンダで加工したのですが、充電できません。
    充電器は、パナのものとAQUOSphone用のものを使いました。
    パナのはQiモジュールのみでも反応しましたが、AQUOSphone用の充電器は本体とセットしていないと反応しなかったため、Qiモジュールと本体は接触してると考えています。
    何か、充電できない理由やアドバイスが有ればコメントもらえませんか?

  4. hiraper |

    やまちゃんさん

    Xpeira Zに利用されているのでしょうか?

    まずは、Qiモジュール単体でパナのトランスミッターの上に置き、テスターでちゃんと5Vが出ているか確認して下さい。

    ハンダで加工された際に、熱などで配線が切れてしまった可能性はありませんか?

  5. やまちゃん |

    早速の返信ありがとうございます。

    はい、XPERIA Zで使おうとしています。

    なるほど、こんな時にテスターを使うんですね。
    今夜試してみます。

  6. hiraper |

    やまちゃんさん

    頑張ってください!

  7. やまちゃん |

    ガーン(‾▽‾;)
    5V出てませんでした・・・。

  8. hiraper |

    やまちゃんさん
    あらら。。。

    どこで切れたのでしょうかね…
    残念です。

  9. やまちゃん |

    ホントに残念です。
    XPERIA Z用に加工したものを商品化してみてはいかがでしょ(笑)

  10. hiraper |

    やまちゃんさん

    ですねー。
    うまく収まるケースとセットなら商品として販売もできるでしょうけど、メーカーは作ってくれませんでしたw

  11. |

    参考にさせて戴きました。早速auのSol22で同様に試しうまく行きましたが充電が途中で止まってしまいます。テスターでも5v数分するとを確認済み。充電器はパナソニックのものでそちらが原因かもしれませんが何かアドバイスいただけると幸いです。

  12. hiraper |

    麦さん

    手元にULが無いのでテストができませんが、一度充電が止まっても再スタートをしませんか?

    Xperia Zの時も止まることがあったと思います。熱か何かで自動的に一旦停止するのかな?と解釈していたのですが。

  13. りょう |

    私もSOL22で試しました
    充電器はパナソニックで普通に充電できましたが
    温度が43℃くらいまで上がったのでビビってやめました
    ちなみに本体の裏蓋の中に入れてました

  14. hiraper |

    りょうさん

    やっぱ熱なんですかねー。
    位置が固定されてしまうので電池の近くとかだとつらいですね。

    本体の裏フタの中に入るならスマートです。

  15. |

    前回SOL22での結果をメールした者です。やはり熱が原因のようです。しかしその後、サンワサプライとdocomoの充電器で試した所では熱は上がりますけど、満タンまで充電できているので、今ではおかげさまで快適に使用できています。ありがとうございました。

  16. hiraper |

    麦さん

    良かったです。
    置くだけで充電できるのは最高ですよね。
