mbook用 小型ACアダプタを作ってみた

mbook M1に付属のACアダプタはかなり大きいです。せっかくM1本体が小さいのに残念な点のひとつです。そこで、近い規格のもので、なんとかならないかと自作してみました。※M1本体を壊してしまう可能性もありますので、あくまでも自己責任で！

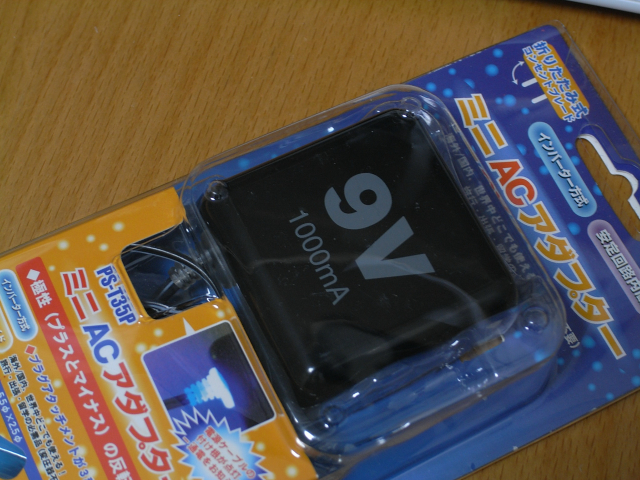

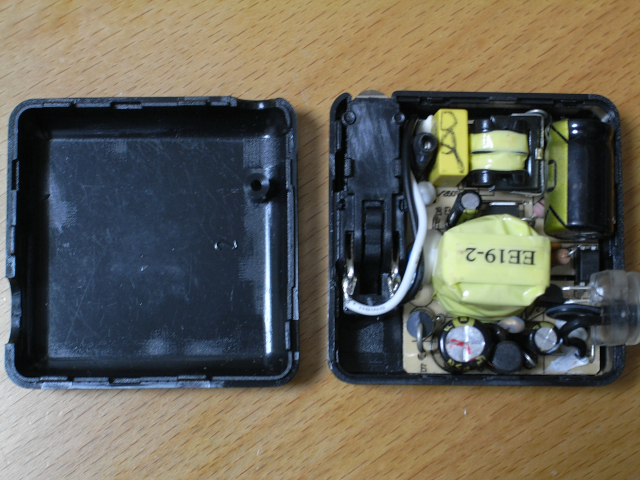

今回、PS-T35P（9V、1A）ミニACアダプターとφ1.2のL型ジャックケーブルを使用しました。PS-T35P（9V、1A）自体は、ネジ止めされてないので、ツメを外して開封します。

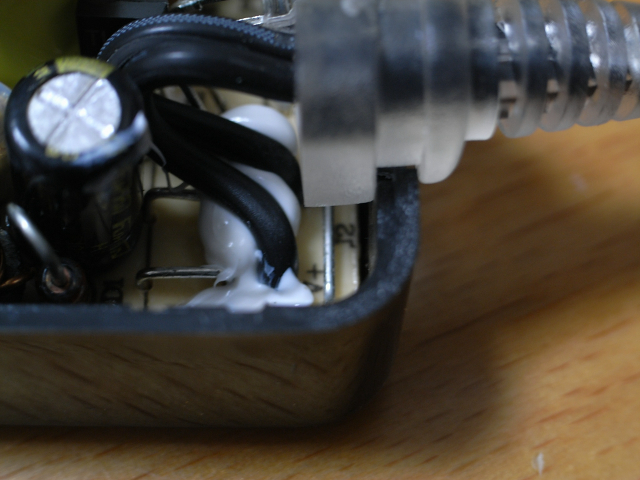

PS-T35P（9V、1A）に元々半田付けされているケーブルを取り除いて、代わりにφ1.2のL型ジャックケーブルを半田付けします。M1付属のACアダプタは、芯が「＋（プラス）」になっているので、芯側の線を基板の「＋（プラス）」側に取り付けます。

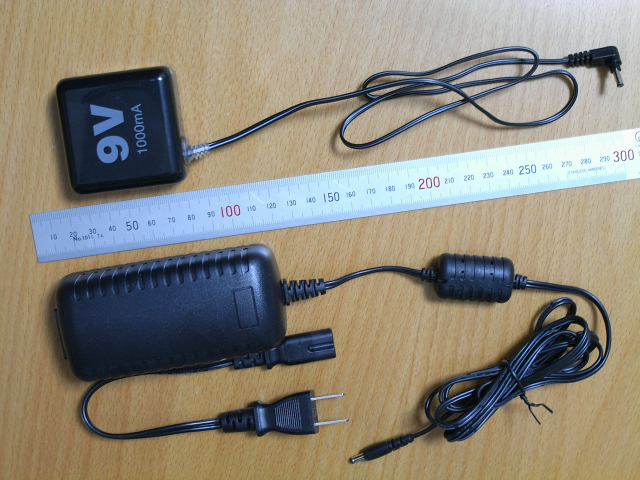

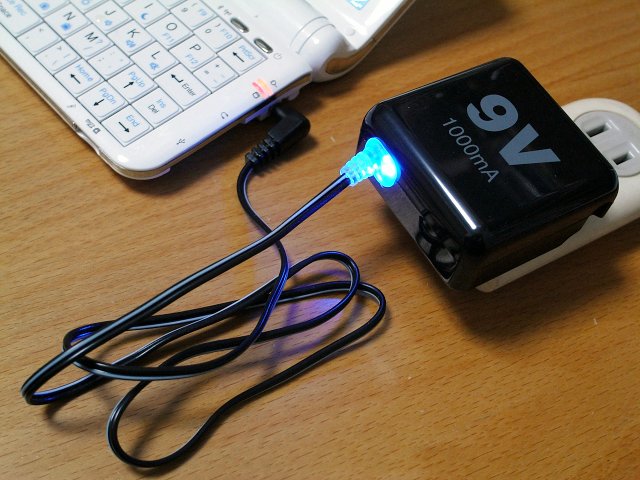

オリジナルに比べて、随分コンパクトになりました。重量も約273g→約73gに。M1に接続してみると、一応充電ランプが点灯して、内部的にも充電中になっているようです。

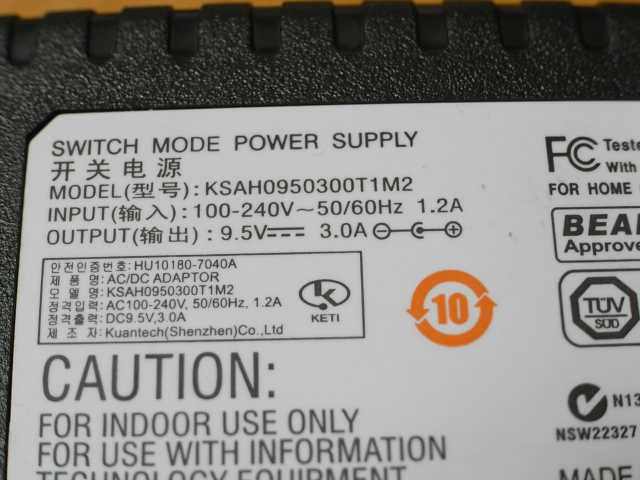

ただし、M1付属ACアダプタが9.5V、3Aで、今回使用したPS-T35P（9V、1A）が9V、1Aと規格が異なるため、一度充電テストをしてみました。M1単体で使用している時は、問題なく充電できているようです。ただし、M1にUSB HDDを接続している時は、供給アンペアが追いつかないのか、充電が時々止まることがありました。ついでにバッテリ持続時間も計測しました。WLANとBTをオフにしていると約6時間、オンにして約4時間といった感じです。

※それぞれクリックすると大きな画像が表示されます。

2009.05.8 Mobile PC

RSS 2.0フィードでこのエントリーの更新情報を取得することができます。
コメントもPingも停止しています。

2 Responses to “mbook用 小型ACアダプタを作ってみた”

1. kiyoomatsumoto | 6月 6th, 2009 at 22:55:31

   mbookに一番合いそうなACアダプターを見つけたので試してみては？
   ソニーポータブルDVDプレーヤーACアダプター
   MODEL No. AC-FX150
   INPUT 100~240V 08A
   OUTPUT 9.5V 2.0A
   ジャックヘッド交換のみで使用可能（今の所問題なし）

2. NARi | 6月 9th, 2009 at 11:56:18

   ★kiyoomatsumotoさん
   情報ありがとうございます！
   ちょっと調べてみたんですが、AC-FX150自体の入手が難しそうですね(^^;
